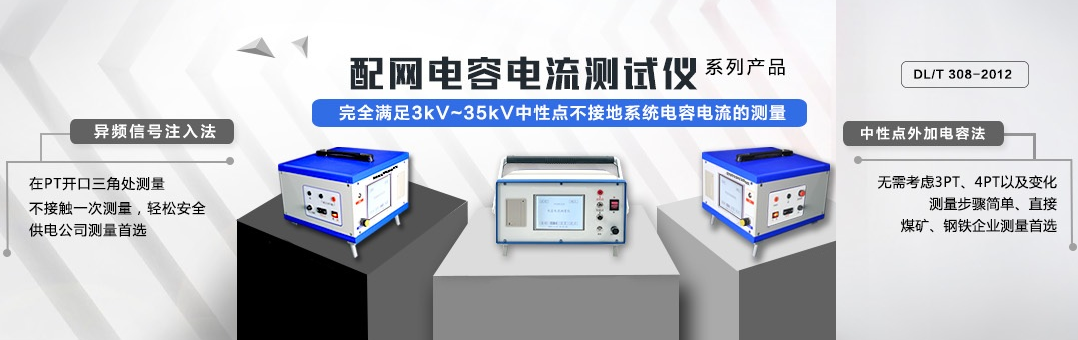

SFDR-900二合一电容电流测试仪(中性点法和PT开口三角注入法)
发布日期:2023-03-07 作者:admin

产品简介

我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时,应装设消弧线圈以补偿电容电流,这就要求对配网的电容电流进行测量以做决定。
另外,配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压,为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振,也必须准确测量配电网的对地电容值。
SFDR-900二合一电容电流测试仪(中性点法和PT开口三角注入法)既可测量系统平衡时的电容电流,也可测量系统不平衡时的电容电流。
系统平衡时,仪器从PT开口三角处注入微弱的异频信号,所以既不会对继电保护和PT本身产生任何影响,又避开了50Hz干扰信号,同时测试仪的输出端可以耐受100V的交流电压,若测量时系统有单相接地故障发生,亦不会损坏PT和测试仪,因而无需做特别的安全措施,使这项工作变得安全、简单、快捷。
系统不平衡时,在做好安全措施前提下,仪器从系统中性点取样测量,,简单方便、测量准确。
该ZSCI-9000二合一电容电流测试仪(中性点法和PT开口三角注入法)采用大屏幕液晶显示,中文菜单,操作非常简便,且体积小、重量轻,便于携带进行户外作业,接线简单,测试速度快,数据准确,大大减轻了试验人员的劳动强度,提高了工作效率。

产品别称

二合一电容电流测试仪(中性点法和PT开口三角注入法)、二合一电容电流测试仪、电容电流测试仪、电容电流分析仪、电容电流实验仪

产品特征



    测量范围

     对地总电容 ≤120μF(三相对地);

电 容 电流 ≤1400 A66kV系统)

电 容 电流 ≤760 A35kV系统)

电 容 电流 ≤220 A10kV系统)

电 容 电流 ≤130 A6kV系统)

  测量精度

     0.5μF1μF   ±10%±5个字
     1
μF90μF    测量精度±5%
     90
μF120μF  ±10%

  环境温度

     -1050

  相对湿度

     90%

  工作电源

     AC 220V ± 10%    50 Hz ± 1%

  外形尺寸

     主机:460×245×425 mm 附件:580×300×150mm

  仪器重量

     15kg ; 7.2kg
