产品简介

SFDX-110kV电流电压式互感器谐振

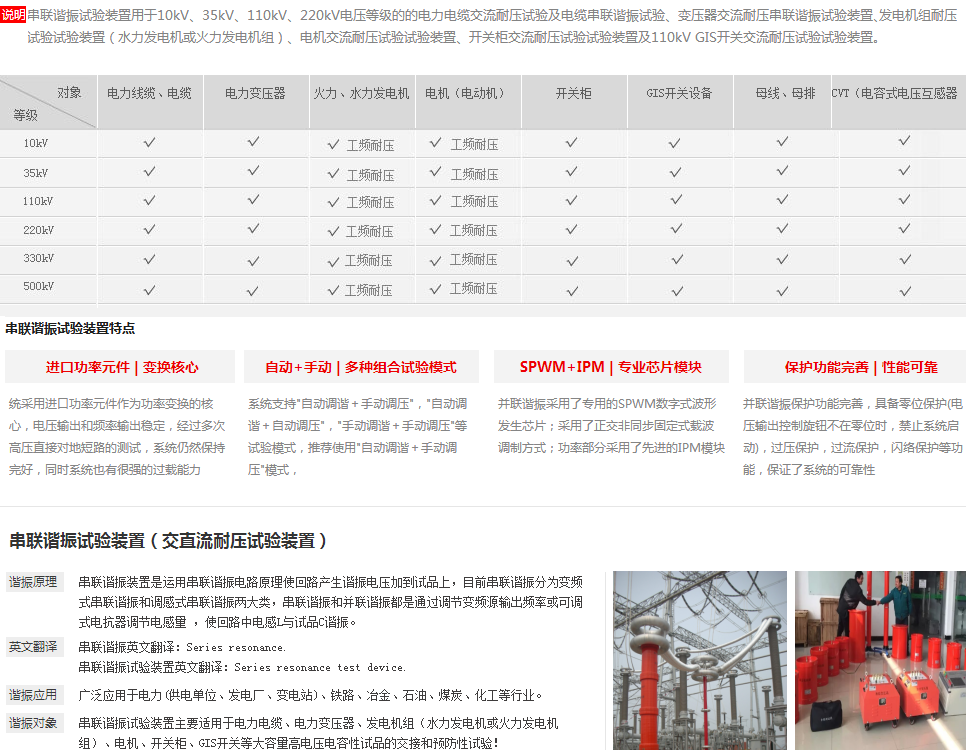

1、帮助客户实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

产品别称

串联谐振耐压试验成套装置、交流耐压试验成套装置、检验用谐振升压装置、串联谐振耐压试验仪

产品特征

试验对象：110kV等级互感器，CVT，电容量0.01-0.02uF，试验频率为50Hz，试验电压不超过80kV

额定容量：40kVA；
输入电源：220V，频率为50Hz；
额定电压：80kV；
额定电流：0.5A；
工作频率：50Hz；
波形畸变率：输出电压波形畸变率≤1%；
工作时间：额定负载下允许连续5min；过压1.1倍1分钟；
温    升：额定负载下连续运行5min后温升≤65K；
品质因素：装置自身Q≥10(f=50Hz)；
测量精度：系统有效值1.5级；

激励变压器SFJLB-3kVA/5kV         1台
额定容量：3kVA；
输入电压：0-200V，单相；
输出电压：5kV；
结    构：干式；
重    量：约38 kg；

操作箱SFXB-3KVA/0.22KV
额定输出容量：3kVA
工作电源：220±10%V工频
输出电压：0 - 250V，
额定输入电流：12A
额定输出电流：12A
运行时间：额定容量下连续5min
额定容量下连续运行5min元器件高温度≤65K;
噪声水平：≤50dB
重    量：约15kg；

可调电抗器SFDK-20kVA/40kV          2节
额定容量：205kVA;
额定电压：40kV；
额定电流：0.5A；
电感量：250H-510H/单节可调
品质因素：Q≥10 (f=50Hz)；
重    量：约45kg；
