10kV电缆变频串联谐振3km
发布日期:2023-03-07 作者:admin

产品简介


SFXB-10kV电缆耐压变频串联谐振装置

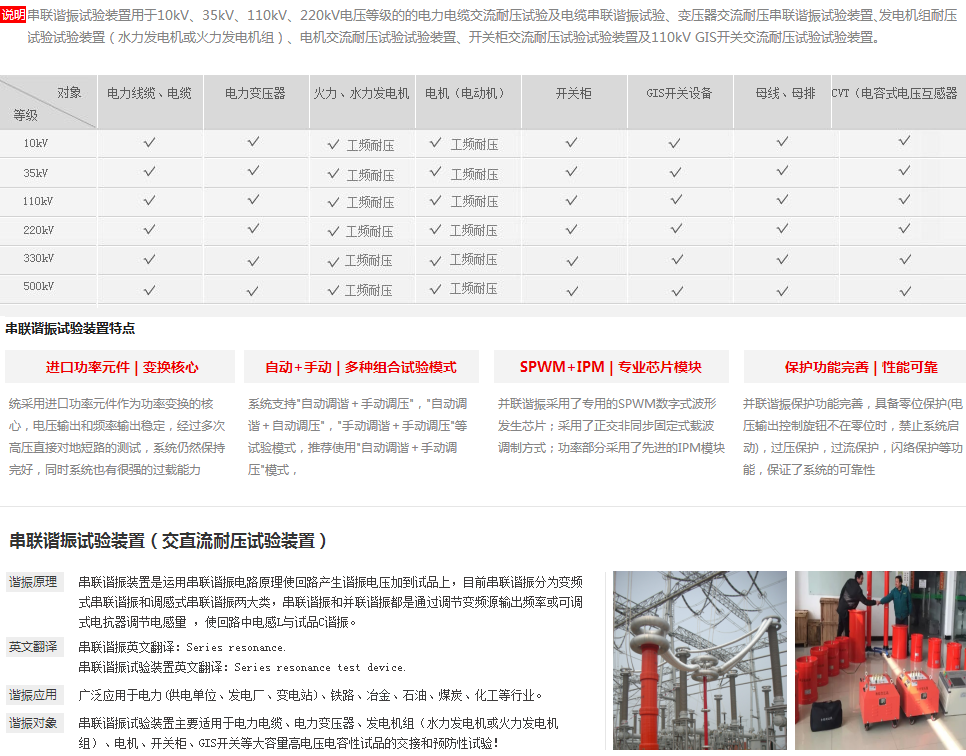

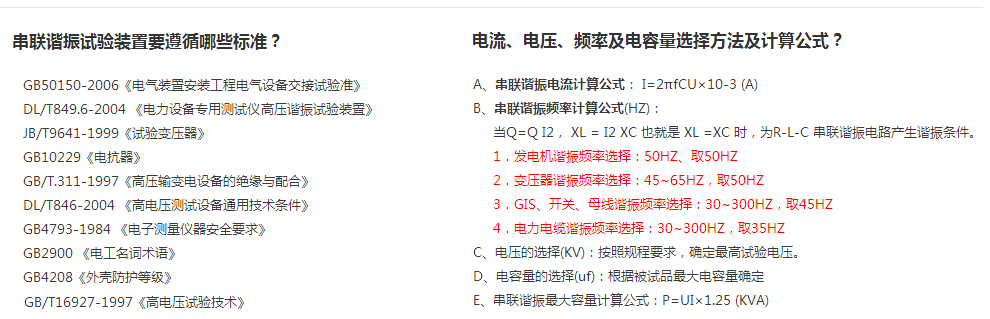

1、帮助客户实现各种被试品的预防性交流耐压试验和交接性交流耐压试验;
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。


产品别称

串联谐振耐压试验成套装置、交流耐压试验成套装置、检验用谐振升压装置、串联谐振耐压试验仪

产品特征

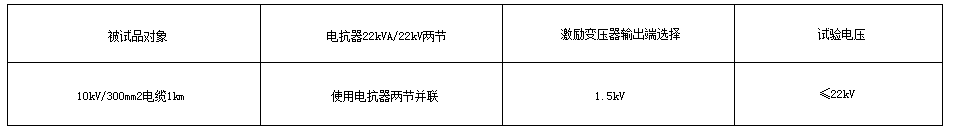

试验对象:10kV/300mm2电缆3km的交流耐压试验,电容量≤1.126uF,试验频率30-300Hz,试验电压22kV,试验时间5min。

额定容量:132kVA;
输入电源:三相380V电压,频率为50Hz;
额定电压: 22kV;
额定电流: 6A;
工作频率:30-300Hz;
装置输出波形:正弦波
波形畸变率:输出电压波形畸变率≤1%;
工作时间:额定负载下允许连续5min;过压1.1倍1分钟;
温   升:额定负载下连续运行5min后温升≤65K;
品质因素:装置自身Q≥30(f=45Hz);
保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);
测量精度:系统有效值1.5级;

激励变压器SFJLB-6kVA/1kV/0.4kV           1台
额定容量:6kVA;
输入电压:0-400V,单相;
输出电压:1kV
结    构:干式;
重    量:约42kg;

变频电源SFXB-F -6kW/220/380V             1台
额定输出容量:6kW
工作电源:220/ 380±10%V(单/三相),工频
输出电压:0 –400V,单相,
额定输入电流:15A
额定输出电流:15A
电压分辨率: 0.01kV
电压测量精度:1.5%
频率调节范围:30 – 300Hz
频率调节分辨率:≤0.1Hz
频率稳定度:    0.1%
运 行 时 间:额定容量下连续5min
额定容量下连续运行5min元器件高温度≤65K;
噪 声 水 平:≤50dB

高压电抗器SFDK-44kVA/22kV             3节
额定容量:44kVA;
额定电压:22kV;
额定电流:2A;
电 感 量:55H/单节;
品质因素:Q≥30 (f=45Hz);
结    构:干式;
重    量:约42kg;

电容分压器SFFR-30kV/6000pF             1套
额定电压:30kV;
高压电容量:6000pF
介质损耗:tgσ≤0.5%;
分 压 比:1000:1
测量精度:有效值1.5级;
重    量:约6kg;

配置清单


序号

设  备  名  称

型  号  及  规  格

单位

数量

备注

1

激励变压器

SFJLB-6kVA/1kV/0.4kV

1


2

变频电源

SFXB-F-6kW/220/380V

1


3

高压电抗器

SFDK-44kVA/22kV

3


4

电容分压器

SFFRC-30kV/6000pF

1


5

内部连接线


1
